功率放大器（功放模块）的设计两大要点难题是什么？

发布日期：2022-08-26 点击：1586

在设计功放的环节中有两个重要的环节，在整和了GSM直放站的大功率放大器（功放模块）的工程项目案例，深入分析了这一大功率放大仪器率“功放模块”设计流程。最终得出此控制模块样品的验证效果，进一步证明了设计理论的可实践性。

如今社会发展速度不断加快，通讯技术发展势头迅猛，人们对通讯设备的性能要求越来越高，需要在各种各样的环境条件下稳定运营，并且快速的传输数据是发展移动通信系统学者的主要任务之一。频射功率放大器（功放模块）是调频发射机的末级，它将刚调制好的频段信号变大到所需的输出功率，这样才能有效的保证遮盖区域范围接收器能够接到让人满意的的信号，但不会直接影响到邻近的无线信道的通讯基站，并且也要尽量地维持变大后功率大的信号不出现失帧崎变。这种不一样的要求促使功率放大器的设计师要考虑周全地考虑许多指标均衡，功率放大器（功放模块）设计也成了无线通信网络设计方案过程的关键因素之一。

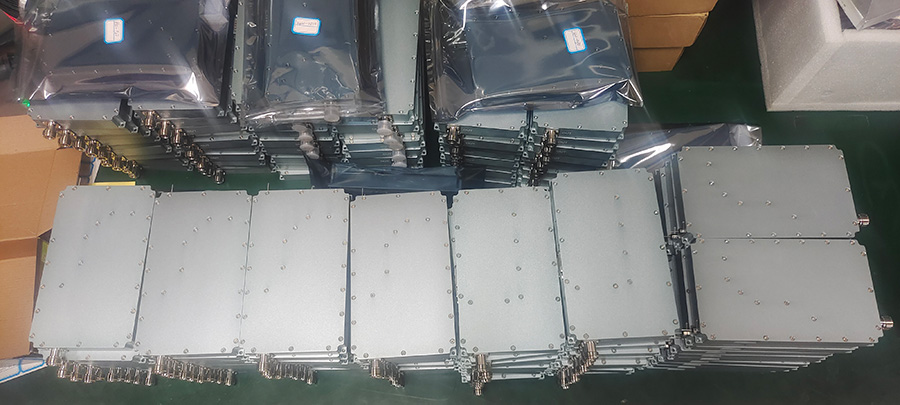

功率放大器

功率放大器（功放模块）的设计两大要点难题是什么？

电路原理里的电磁兼容测试(EMC)对策射频电路运行在非常高的运行频率上，在元器件管脚或是电源电路导线上面产生一定的生存参数。而频射功率放大器中，在大功率、大电流的环境中，生存参数针对全面的危害大大增加，此外，导线电感器及布线电感器等又是造成高频辐射影响的关键因素，这种输出功率很大的干扰信号(EMI)可能会让功率放大器（功放模块）自身、开关电源一部分或是全面的其余部分的性能大幅下降，大多数情况下会直接关系系统软件的诸多关键指标。以便尽量减少干扰信号的影响，必须在电路原理及PCB设计中采用电磁兼容测试(EMC)对策，这么做也可以有效地降低中后期调节任务量，提升新产品的稳定性和一致性，提升商品性能。

大家在施工中采取措施主要包括：电源插头应尽可能粗，器件开关电源或参考点互联网都应多加去耦电容和扼流电感器，并采用高频率性能好一点的器件，进而提升电源的可靠性，降低开关电源起伏针对器件的影响的；PCB设计要布局合理，功率放大器（功放模块）一部分应当与其他低功率或是数据一部分尽可能避开，并竖着改装金属材料隔条、抗干扰磁环或微波加热吸附材料，防止功率放大器（功放模块）与其他的部分互相辐射干扰；PCB设计中，在没元器件、路线通过位置多加保护区，并多加镀覆埋孔导致多点接地；频射布线尽可能短制，严苛控线头、引脚长度，匹配网络应尽可能挨近必须相匹配的器件，这些。实践经验证明，这种对策都能够很好的降低干扰信号，改进电源电路性能。功率放大器（功放模块）的归一化处理是线性频射功率放大器的一个至关重要的指标值，在移动通信设备中，功率放大器（功放模块）的非线性失真通常会导致信号崎变失帧及其造成邻道影响。因此，移动通信设备对功率放大器的线性给出了非常高的规定。

功率放大器非线性失真特性分为两种：第一种为线性系统的增益值特性，即导出信号与键入信号的输出功率中间并不是线性相关，相匹配于单频信号的键入，将也会产生谐波电流；但对于单频信号的键入，除谐波电流外，还会引起交调分量，造成交调失帧；另一种为线性系统的相位特性，即输出的电位差随输出功率不一样而变化，结论也会产生幅度调制/调相(AM/PM)效用。这几种离散系统针对选用非恒包络线调制方式数字的移动通信系统，不仅会造成带内失帧，还会引起带外工作频率拓展，造成对相邻无线信道的影响。
